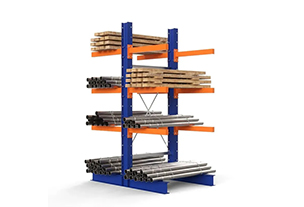

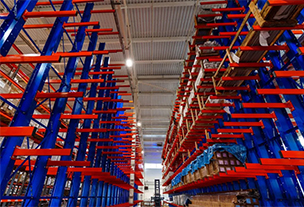

Конструкция консольных стеллажей

Консольные стеллажи – это специализированная система хранения для размещения длинномерных грузов: строительных и отделочных материалов, металлопроката, балок, рулонов ткани. Мы рассказывали подробно об их преимуществах, особенностях и назначении, а сейчас детально рассмотрим конструкцию элементов и сборок.

Базовая конструкция консольного стеллажа

Консольная система хранения может включать в себя неограниченное количество секций, которые состоят из:

• Вертикальных несущих элементов – стоек;

• Горизонтальных консолей, на которых размещается груз;

• Соединительных элементов.

Секции, в свою очередь, соединяются между собой специальными горизонтальными и диагональными связями, талрепами, анкерными болтами.

Наталья Гомзякова, продакт-менеджер ГТС Складские системы

Консольные стеллажи - это оптимальное решение для хранения длинных грузов: строительных и отделочных материалов, металлопроката, досок, профилей. Их можно использовать на складах, производственных предприятиях, в торговых и выставочных залах. Из стандартных секций можно собрать линию неограниченной длины для размещения товаров любых размеров, а благодаря перфорации стоек консоли можно установить на любой нужной высоте.

Мнение эксперта

Конструктив стойки

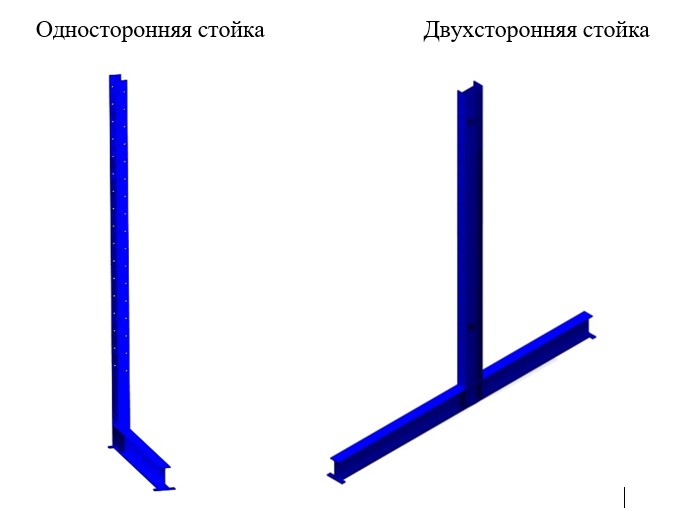

Стойки (вертикальная стойка и основание) изготовлены из стального горячекатанного двутаврового профиля с параллельными гранями полок. Окрашены эпоксиполиэфирной порошковой краской, которая отличается высокой прочностью, устойчивостью к механическому воздействию, не боится царапин и сколов. Вертикальная стойка и основание имеют сварное соединение. Конструкция может быть односторонней или двухсторонней.

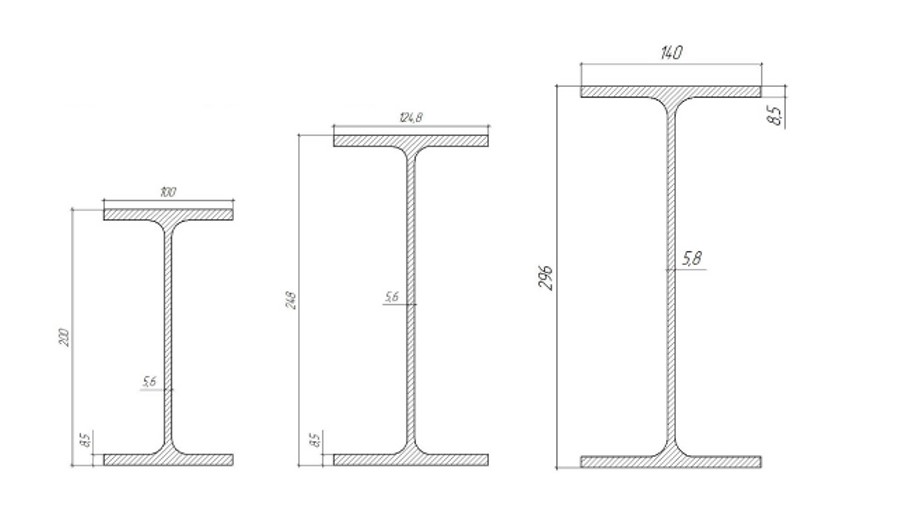

Двутавровый профиль стойки:

Стойки по всей высоте имеют перфорированные отверстия: это сделано для того, чтобы менять высоту консолей в зависимости от требований хранения и размеров груза. Шаг перфорации – 150 мм. Это оптимальная ширина для регулировки под любую высоту груза, от плоских досок до крупногабаритных строительных материалов.

Стеллаж консольный односторонний 2000х1064х720 мм

Высота: 2000 мм

Ширина: 1064 мм

Глубина: 720 мм

2 яруса

Купить

Доп. секция стеллажа консольного одностороннего 2000х1064х720 мм

Высота: 2000 мм

Ширина: 1064 мм

Глубина: 720 мм

2 яруса

Купить

Стеллаж консольный односторонний 2500х1064х720 мм

Высота: 2500 мм

Ширина: 1064 мм

Глубина: 720 мм

3 яруса

Купить

Доп. секция стеллажа консольного одностороннего 2500х1064х720 мм

Высота: 2500 мм

Ширина: 1064 мм

Глубина: 720 мм

3 яруса

Купить

Конструктив консолей

Консоли под малые и средние нагрузки изготавливаются из трубы прямоугольного профиля, для больших нагрузок – из прокатных горячекатаных профилей. Покрываются эпоксиполиэфирной порошковой краской, стойкой к истиранию и механическим повреждениям.

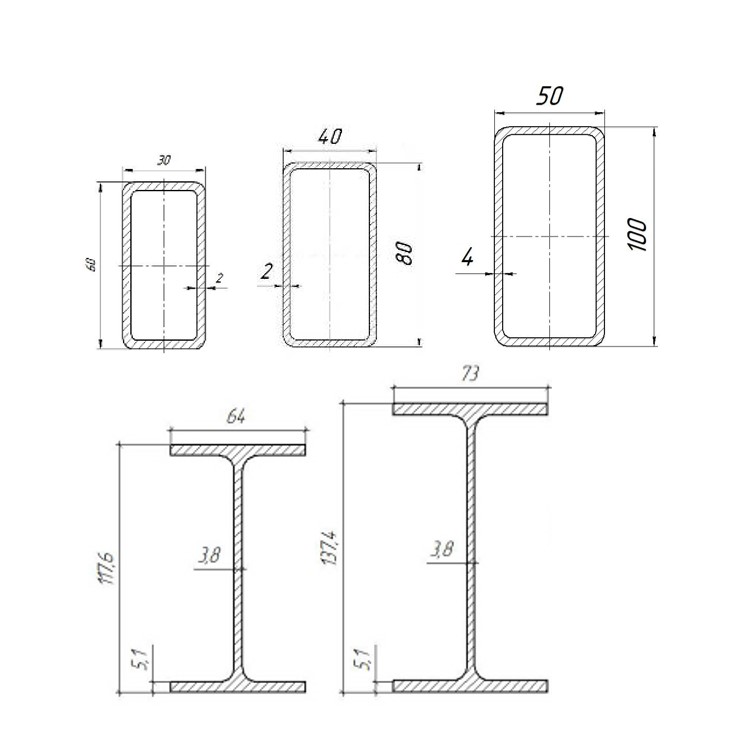

Сечение консоли

Труба профильная: 60х30х2   80х40х2 (х3)  100х50х2 (х3, х4)

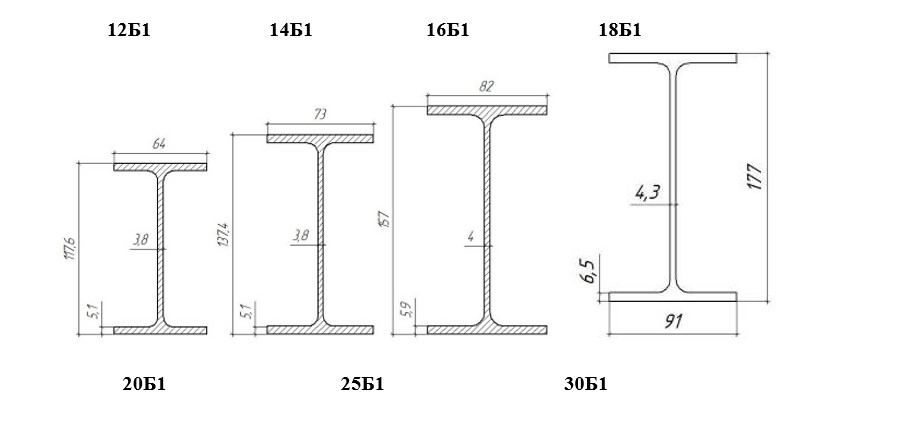

 Балка двутавровая:  12Б1  14Б1

Ограничители

На концах консолей при необходимости устанавливаются ограничители, не позволяющие грузу скатываться вниз.

Соединение элементов стеллажа между собой

Крепление консолей к стойкам осуществляется посредством болтов (фланцевое крепление).

Горизонтальные связи выполнены из уголка равнополочного ГОСТ 8509-93 45х4 мм с отверстиями на концах, для крепления к стойкам болтами М12. Покрыты эпоксиполиэфирной порошковой краской.

Стойки консольного стеллажа с прикрепленными к ним консолями сопрягаются системой горизонтальных и диагональных связей в автономные блоки. Глубина стеллажа определяется длиной консолей и зависит от габаритов и веса груза, предназначенного для складирования.

Диагональные связи (талрепы) изготавливаются из горячекатаной стали Ст3пс, толщиной 4 мм, с отверстиями на концах, для закрепления, с одной стороны болтами, а с другой натяжителями. Покрыты эпоксиполиэфирной порошковой краской.

• Талреп (крюк-кольцо) М12 - оцинкованный

• Связи и талрепы крепятся на болтах М12х30 + Шайба + Контр.Гайка к специальным проушинам на стойке.

• Натяжение крестовины осуществляется талрепом Крюк - Кольцо М12.

• Талрепы затягивается попарно, чем достигается выравнивание стеллажа в основной плоскости. Затяжка талрепов должна быть регулируемой.

• Комплект крепежа состоит из болтов  М12х40, шайб и гаек.

• Комплект крепежа М12х40 -Болт + 2Шайба + Контр. Гайка

Крепление стеллажа к полу

Стеллажи крепятся к полу анкерными болтами клиновыми М12х100 в специальные отверстия на основании стеллажей.

Варианты сборок

• Односторонний стеллаж – состоит из двух односторонних стоек, консолей в количестве, предусмотренном комплектацией и комплекта соединений. Груз устанавливается с одной стороны стеллажа;

• Двухсторонний стеллаж – состоит из двух двусторонних стоек, консолей в количестве, предусмотренном комплектацией и комплекта соединений. Груз устанавливается с двух сторон стеллажа;

• Дополнительные секции – состоят из одной стойки (односторонней или двухсторонней, в зависимости от комплектации), консолей в количестве, предусмотренном комплектацией и комплекта соединений.

Дополнительные элементы

Для расширения функциональности консольного стеллажа возможна дополнительная комплектация различными элементами, такими как:

• навесы для установки вне помещений;

• металлические подпятники;

• штанги, отбойники, ограничители;

• загрузочные ванны;

• и другие элементы.
